高炉雾化打水自动控制系统
目前国内高炉传统的冷却方式是用扁钢管或普通水喷嘴喷水冷却,近年来也开始采用改进的高压水喷嘴冷却。对于保护炉顶机械设备而言,传统的冷却方式都能满足要求。但是当采用全干法除尘系统后,对煤气冷却提出了更高的要求,不仅要保护炉顶的设备,还有保护好布袋除尘器。

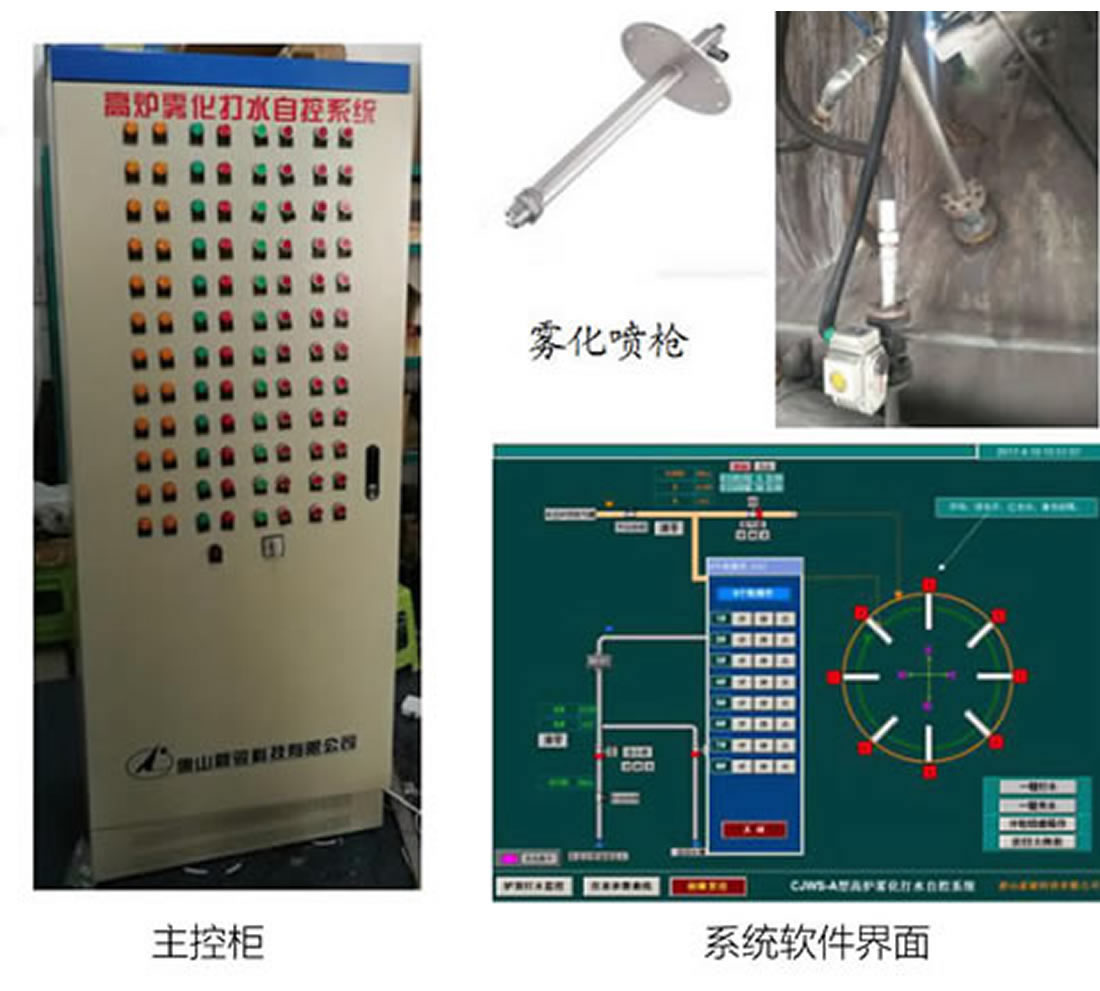

我公司针对以上问题,研制了CJWS-A型高炉雾化打水自动控制系统,本系统(专利号ZL201521038223.3)在炉顶平台均匀安装8支打水枪,根据工艺的要求,当炉顶温度超限时系统同时或分别打开8支打水枪对高炉炉顶部位进行打水喷雾降温,当温度达到降温要求时,系统自行停止打水。
本系统采用独家专利技术的螺旋大孔径雾化喷头(专利号ZL201521038222.9),将冷却水迅速雾化,对炉内煤气、齿轮箱底部以及布料溜槽进行冷却,在迅速降温的同时,雾气快速蒸发干冷却,保证将煤气上升管煤气的湿度控制在最小范围,不仅能保护炉顶机械设备,且能同时满足布袋入口温度和湿度的要求。本系统具有用水量小、冷却水的利用效率高、吸收炉料热量少、安全可靠免维护等特点,并且通过全自动设备控制可实现无人值守。
