高炉炉内热成像系统


发布时间:2017-05-03
0

目前,高炉炉内成像系统均采用CCD可见光成像技术,依靠料面本身的发光进行成像,但是这种成像方式只是应用了近红外技术,在炉顶温度低于200℃的时候料面本身发出的光亮基本不能成像,因此在每轮下料过程中,有部分时间是不能成像的,同时软件处理系统中的料面温度是根据灰度分析推理出的,只能作为温度趋势的参考值。

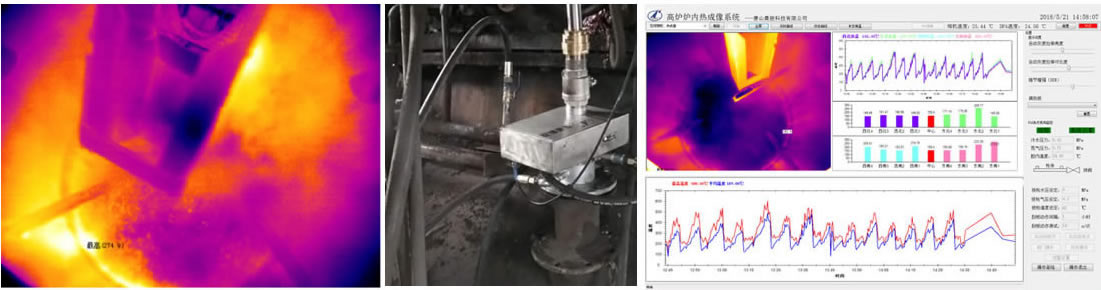

为解决以上问题,我公司采用热成像摄像机替代传统的CCD摄像机研制了FDGWSX-R1型炉内热成像系统。热成像摄像机的工作原理是使用光电设备来检测和测量辐射,并在辐射与表面温度之间建立相互联系。所有高于绝对零度(-273℃)的物体都会发出红外辐射。热成像摄像装置利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上,从而获得红外热像图,这种热像图与物体表面的热分布场相对应。正因为热成像摄像装置有以上特性,从而可以实现高炉炉内全程成像和准确测温。

高炉操作案人员可方便地了解到布料前、后整个炉内温度分布情况、气流的走向以及漏管、塌料、料面倾斜等分布状况,以便操作人员进行科学合理的操作布料。同时还能观察到炉内其它设备的运行状况(如:溜槽、十字测温、探尺等)。操作员可依据这些资料及时进行调整或建议合理安排检修。
