一、系统概述：

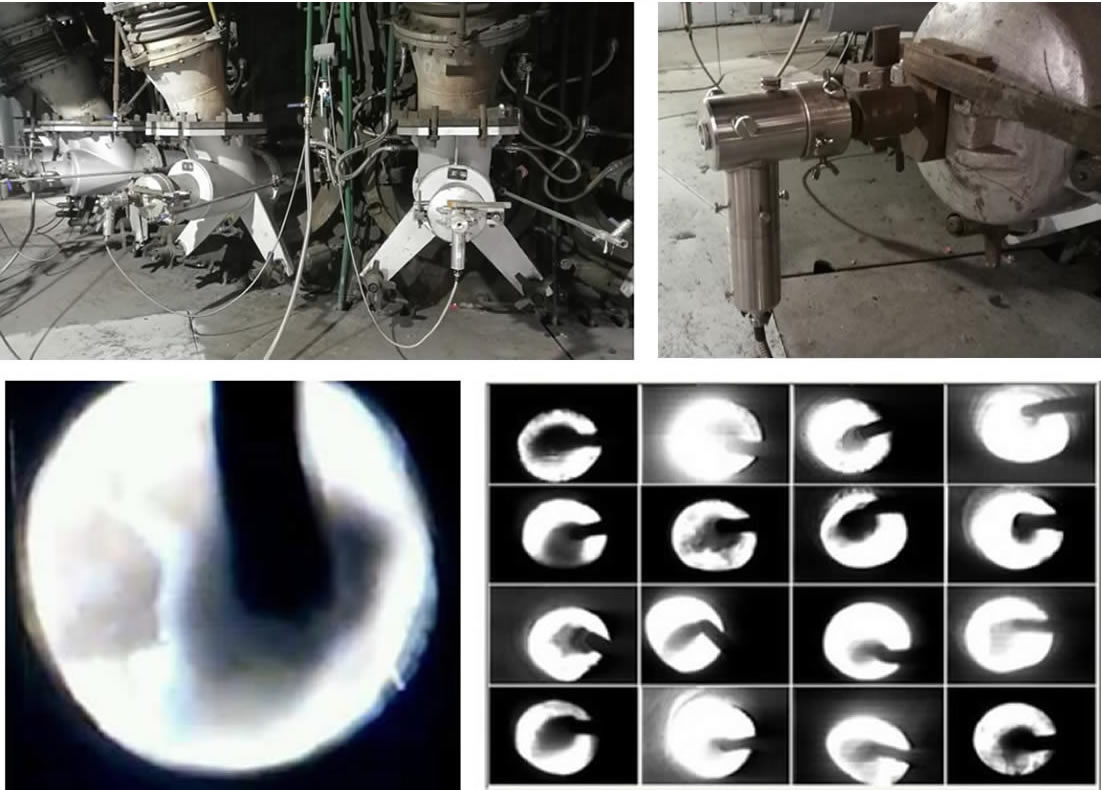

CJFK-A型高炉风口摄像监控系统将风口摄像装置安装在高炉各个风口，将视频信号传至高炉值班室,在监视器屏幕上显示出各个风口的工作状况、喷煤情况、回旋区的活跃程度、渣皮和冷料滑落到风口前的图像，使操作者及时全面了解高炉风口及喷煤系统的工作状态,直观地指导高炉操作,意义十分重大。

二、系统特点

1.本系统采用带分光器的风口摄像装置，可实现人工观察和机器观测双用。

2.本系统机械和电气装置均采用了独特的自然冷却设计，无需氮气或压缩空气作为冷却源，在降低运行维护成本的基础上，不仅能保证装置内的光学和电子元器件的正常工作温度，还可以保证整个装置内部的密闭防尘。

3.本系统采用专用强光抑制摄像机、长焦微镜头和高清光学组件等高品质部件，确保能清晰观测到煤股流、渣皮和冷料的图像。

4.本系统安装拆卸简便，调节图像方便快捷，并可在线维护和保养。

目前国内高炉传统的冷却方式是用扁钢管或普通水喷嘴喷水冷却，近年来也开始采用改进的高压水喷嘴冷却。对于保护炉顶机械设备而言，传统的冷却方式都能满足要求。但是当采用全干法除尘系统后，对煤气冷却提出了更高的要求，不仅要保护炉顶的设备，还有保护好布袋除尘器。

我公司针对以上问题，研制了CJWS-A型高炉雾化打水自动控制系统，本系统（专利号ZL201521038223.3）在炉顶平台均匀安装8支打水枪，根据工艺的要求，当炉顶温度超限时系统同时或分别打开8支打水枪对高炉炉顶部位进行打水喷雾降温，当温度达到降温要求时，系统自行停止打水。

本系统采用独家专利技术的螺旋大孔径雾化喷头（专利号ZL201521038222.9），将冷却水迅速雾化，对炉内煤气、齿轮箱底部以及布料溜槽进行冷却，在迅速降温的同时，雾气快速蒸发干冷却，保证将煤气上升管煤气的湿度控制在最小范围，不仅能保护炉顶机械设备，且能同时满足布袋入口温度和湿度的要求。本系统具有用水量小、冷却水的利用效率高、吸收炉料热量少、安全可靠免维护等特点，并且通过全自动设备控制可实现无人值守。

CJDC-A型电缆开关柜无线测温预警系统用于实时监测电缆及开关柜等环境温湿度、温度、电流，可确定触点接头处的过热程度和相关线缆电流，当超温或超负荷时，就会发出报警指示。及时消除安全隐患。

系统构建示意图如下：

无线“温度、电流”传感器安装在环网柜内 A、B、C 相的带电接头触点及线缆上，测量对应线缆的电流和温度，并以无线方式将数据上传至物联网数据服务器； 计算机系统自动监测环网柜内温度、电流状态，当系统发现设备有异常，会自动远程报警，同时通知责任单位及时消除故障隐患。
